Размер батареи AGM L2 L3 L4 L5 Руководство по подбору

Электрические архитектуры современных транспортных средств, особенно те, которые используют рекуперативное торможение и востребованные аксессуары, основаны на точных характеристиках аккумуляторов. Выбор правильного размера батареи AGM — это строгое техническое требование, а не просто рекомендация. При установке устройства с неправильными физическими размерами вы гарантируете незакрепленную установку. Эта оплошность приводит непосредственно к сильным вибрационным повреждениям, разрушающим внутренние свинцовые пластины. Кроме того, несоответствующая емкость (Ач) нарушает работу системы управления аккумулятором автомобиля (BMS). Неисправная система BMS вызывает преждевременный выход из строя аккумуляторной батареи, создает серьезную нагрузку на генератор переменного тока и вызывает сбои в работе системы старт-стоп. В этом руководстве подробно описаны стандарты размеров DIN/EN серии L (от L2 до L5). Мы предоставляем практическую основу, соответствующую физическим размерам, электрической мощности и спецификациям производителя. Вы можете использовать эти данные для надежной замены или крупномасштабной закупки парка оборудования, не сомневаясь в совместимости.

Ключевые выводы

• Стандартизированные размеры: Серия L (DIN/EN) стандартизирует ширину (175 мм) и высоту (190 мм), при этом емкость масштабируется непосредственно по длине корпуса аккумулятора (от 242 мм в L2 до 353 мм в L5).

• Строгое правило замены: батарею AGM всегда следует заменять другой батареей AGM; переход на стандартную залитую свинцово-кислотную батарею (SLA) приведет к быстрому выходу из строя систем старт-стоп.

• Зависимость от BMS: модернизация или понижение размера батареи старт-стоп AGM требует повторной калибровки BMS; неспособность зарегистрировать новую емкость приведет к неправильным профилям зарядки и сокращению срока службы.

• Прямые перекрестные ссылки: размеры серии L напрямую коррелируют с обозначениями серии H (например, L2 = H5, L3 = H6), что упрощает перекрестные ссылки в европейских и североамериканских стандартах BCI.

• Критерии поиска: Оценка производителя аккумуляторов AGM требует не только базовых номиналов Ач, но и оценки сжатия пластин, чистоты свинца и данных испытаний на срок службы.

Расшифровка стандартов размеров аккумуляторов AGM: DIN/EN и BCI

Глобальные цепочки поставок часто создают путаницу при закупках и замене. В разных регионах используются разные стандарты классификации автомобильных аккумуляторов. Северная Америка в значительной степени полагается на систему BCI (Международный совет по батареям). Европа использует стандарт DIN/EN. Понимание того, как взаимодействуют эти системы, предотвращает дорогостоящие ошибки при закупках и обеспечивает беспроблемную установку в цеху.

Система L-серии

Европейский стандарт DIN/EN классифицирует автомобильные аккумуляторы по обозначениям от L1 до L6. Эта система стандартизирует физический размер корпуса и устанавливает базовую электрическую мощность. Автопроизводители отдают предпочтение этой системе, поскольку она упрощает производство автомобилей. Инженеры могут спроектировать аккумуляторный отсек единой ширины для всей линейки автомобилей. Во всей серии L ширина остается постоянной и составляет 175 мм. Высота остается постоянной 190 мм. Длина корпуса определяет внутренний объем. Больший объем позволяет использовать больше свинцовых пластин, что напрямую увеличивает емкость в ампер-часах (Ач). Седан базовой модели может использовать короткую батарею L2, а дизельный вариант того же автомобиля использует более длинную батарею L5 в том же лотке.

Детали стандартизации BCI

Система размера группы Battery Council International (BCI) выходит за рамки простых физических размеров. Он стандартизирует расположение клемм, конфигурации полярности и базовые рабочие характеристики. Определенный размер группы BCI гарантирует, что батарея физически поместится в лоток, кабели достигнут правильных клемм, не растягиваясь, а прижимные зажимы надежно закрепят корпус. Механики полагаются на размеры групп BCI, чтобы не устанавливать батарею с обратной полярностью, которая мгновенно перегорит основные предохранители автомобиля.

Матрица перекрестных ссылок

Сопоставление обозначений серии L с размерами групп серии H и BCI упрощает международные закупки. Структурные узлы идеально соответствуют этим соглашениям об именах. Используйте следующую матрицу для перекрестной ссылки на стандартные автомобильные размеры при заказе запасных частей.

Отличия автомобильной и морской промышленности

Вы должны различать размеры автомобильных групп L-серии/BCI и размеров групп глубокого цикла для морских/домовых автомобилей. Морские размеры включают группы 24, 27, 31, 4D и 8D. Эти батареи имеют разные типы клемм, например резьбовые шпильки, предназначенные для барашковых гаек. В них также используются более толстые цельные свинцовые пластины, оптимизированные для длительных глубоких разрядов, а не для коротких импульсов запуска с высоким током. Совмещение автомобильной и морской техники приводит к быстрой деградации аккумуляторов. Установка морской аккумуляторной батареи группы 31 в коммерческий фургон приведет к ухудшению характеристик запуска в холодную погоду, поскольку внутреннее сопротивление слишком велико для быстрого включения стартера.

Измерение оценки и ограничения

Соответствие физическим стандартам имеет огромное значение для аккумуляторных батарей OEM. Производители автомобилей устанавливают жесткие допуски под капотом. Батарея должна точно соответствовать размерам, чтобы надежно закрепить прижимные зажимы основания. Наиболее распространенным европейским стандартом прижима является B13. Спецификация B13 требует выступа высотой 10,5 мм, проходящего вдоль нижней длинной стороны корпуса аккумулятора. Металлический шип автомобиля прижимается к этому выступу. Если вы приобретете аккумулятор без подходящего выступа B13, аккумулятор будет свободно подпрыгивать в лотке, что приведет к растрескиванию корпуса и утечке кислоты.

Подробные характеристики аккумуляторов AGM серии L

Каждый шаг вверх в иерархии L-серии обеспечивает увеличение электрической мощности и мощности холодного запуска. Выбор правильного устройства требует сопоставления занимаемой площади с конкретными энергетическими потребностями автомобиля. Вы не можете угадать размер; вам необходимо измерить лоток или ознакомиться с заводскими спецификациями.

Аккумулятор AGM60 L2 (H5 / Группа 47)

Аккумулятор AGM60 L2 представляет собой отправную точку для современных систем старт-стоп. Он обеспечивает компактное силовое решение для автомобилей с тесными моторными отсеками, таких как компактные хэтчбеки и небольшие кроссоверы-внедорожники.

• Физические размеры: стандартный корпус L2 имеет длину примерно 242 мм, ширину 175 мм и высоту 190 мм.

• Базовые электрические характеристики: номинальная емкость составляет 60 Ач. Типичный диапазон силы тока холодного пуска (CCA) составляет от 600 до 680.

• Целевое применение: этот размер идеально подходит для компактных автомобилей и систем старт-стоп начального уровня. Многие большие роскошные внедорожники также используют L2 в качестве вторичной вспомогательной батареи. В этих системах с двумя батареями L2 питает определенные электронные модули, такие как электронный усилитель рулевого управления или системы электронного торможения, в то время как основная батарея обеспечивает запуск двигателя.

• Примечание по установке: Из-за меньшей длины установка L2 в лоток большего размера требует использования проставочного блока для предотвращения горизонтального перемещения.

Аккумулятор AGM70 L3 (H6 / Группа 48)

Аккумулятор AGM70 L3 является наиболее распространенным стандартом для современных легковых автомобилей. Он сочетает в себе физический размер и надежные электрические резервы, что делает его выбором по умолчанию для миллионов автомобилей по всему миру.

• Физические размеры: Корпус L3 увеличивает длину примерно до 278 мм, сохраняя стандартную ширину 175 мм и высоту 190 мм.

• Электрическая базовая линия: номинальная емкость 70 Ач. Рейтинги CCA обычно варьируются от 720 до 760.

• Целевое применение: Седаны среднего размера, стандартные полутонные пикапы и внедорожники среднего размера во многом зависят от этого размера. Он действует как основной источник питания для основных приложений «старт-стоп», когда двигатель выключается на светофоре.

• Примечание по установке: L3 достаточно тяжелый, поэтому техническим специалистам следует использовать ремень для переноски аккумулятора. Падение L3 в утопленный поддон капота без ремня часто приводит к защемлению пальцев или повреждению окружающих пластиковых кожухов.

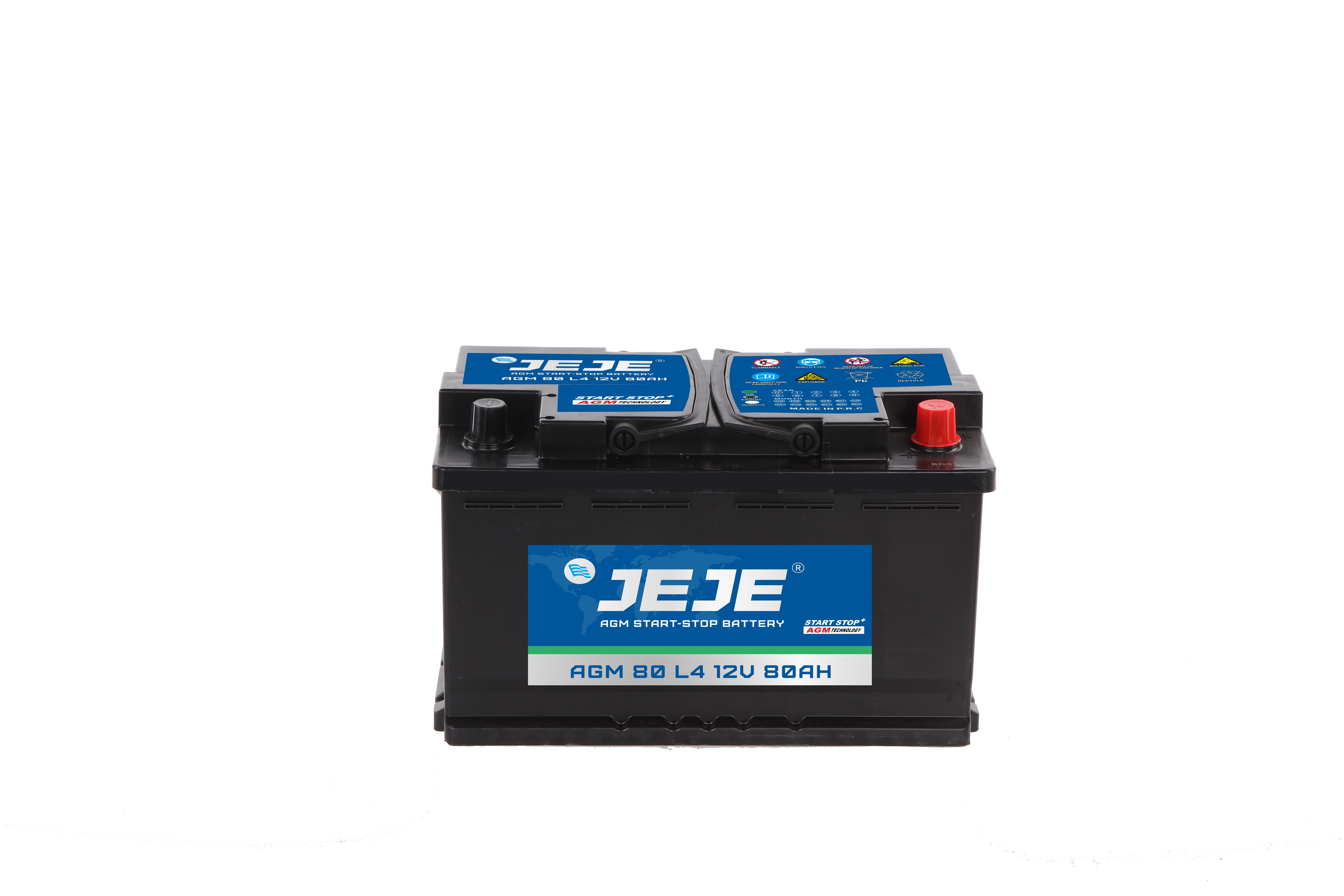

Аккумулятор AGM80 L4 (H7 / Группа 94R)

Аккумулятор AGM80 L4 повышает мощность автомобилей, оснащенных обширным электронным набором, подогревом сидений и двигателями большего объема.

• Физические размеры: Корпус L4 имеет длину примерно 315 мм, ширину 175 мм и высоту 190 мм.

• Электрическая базовая линия: обеспечивает значительную емкость 80 Ач. Выход CCA варьируется от 800 до 850.

• Целевое применение: Автомобили класса люкс, легкие коммерческие фургоны и автомобили с тяжелыми электронными аксессуарами требуют L4. Он без особых усилий справляется с паразитным потреблением передовых информационно-развлекательных систем, компрессоров пневматической подвески и радиолокационных модулей помощи водителю.

• Примечание по установке: Буква «R» в группе 94R означает «Реверс». Это означает, что положительная клемма находится с правой стороны, если смотреть на батарею. Всегда проверяйте прокладку кабеля, прежде чем опускать L4 в лоток, поскольку прохождение кабелей через батарею создает серьезную опасность возгорания.

Аккумулятор AGM92 L5 (H8 / Группа 49)

Аккумулятор AGM92 L5 занимает первое место в таблице размеров стандартных легковых автомобилей. Он обеспечивает максимальную резервную мощность и непревзойденную пусковую мощность для самых требовательных автомобильных условий.

• Физические размеры: Корпус L5 требует значительного пространства на лотке: его длина составляет примерно 353 мм, ширина 175 мм и высота 190 мм.

• Электрическая базовая линия: он может похвастаться огромной емкостью от 92 Ач до 95 Ач. Рейтинги CCA обычно составляют от 850 до 900.

• Целевое применение: Высокопроизводительные европейские автомобили, большие дизельные двигатели и машины для тяжелых условий эксплуатации требуют L5. Дизельным двигателям требуется огромная сила тока для питания свечей накаливания и нагревателей решетки еще до того, как стартер включится. L5 обеспечивает эту мощность без падения напряжения ниже критических порогов.

• Примечание по установке: L5 весит более 60 фунтов и требует осторожного обращения. Многие европейские автомобили хорошо устанавливают L5 под пассажирским сиденьем или в заднем багажнике. Во время установки убедитесь, что вентиляционная трубка правильно подсоединена для вывода естественных отходящих газов за пределы пассажирского салона.

Техническая оценка: подбор аккумулятора AGM Start Stop к вашей нагрузке

Выбор сменной батареи требует тщательной технической оценки. Если полагаться исключительно на базовые показатели напряжения, это приводит к катастрофическим сбоям системы. Вы должны оценить конкретную электрическую нагрузку автомобиля и соответствующим образом подобрать внутренний химический состав и емкость аккумулятора. Батарея — это не просто ящик с электричеством; это химическое устройство для хранения, которое должно соответствовать мощности генератора переменного тока автомобиля.

Правило «Напряжения недостаточно»

Соответствие номиналу 12 В оказывается совершенно недостаточным для современных автомобилей. Небольшой аккумулятор мотоцикла и массивный аккумулятор дизельного грузовика выдают 12 Вольт. Покупатели должны соответствовать как емкости (Ач), так и физическим размерам, чтобы обеспечить совместимость системы. Генератор автомобиля ожидает, что его алгоритм зарядки будет определяться определенным номиналом Ач. Если вы установите батарею емкостью 60 Ач в автомобиль, запрограммированный на батарею емкостью 95 Ач, генератор будет выдавать слишком большой ток, вызывая кипение электролита и разрушение аккумулятора в течение нескольких недель.

От характеристик к результатам: SLA против AGM

Технология впитывающего стекломата исключительно хорошо справляется с глубокой ездой на велосипеде. В стартер-стопной аккумуляторной батарее AGM маты из стекловолокна плотно сжимают свинцовые пластины. Это физическое сжатие предотвращает отслоение активного свинцового материала от сетки во время повторяющихся циклов разряда. Стандартные свинцово-кислотные аккумуляторы с заливкой (SLA) лишены такого сжатия. Когда батарея SLA разряжается, свинцовые пластины расширяются и сжимаются. Без стеклянного коврика, скрепляющего все вместе, свинец отслаивается и падает на дно корпуса, в конечном итоге замыкая элемент. Установка аккумулятора SLA в автомобиль с системой старт-стоп приводит к быстрой внутренней деградации.

Емкость (Ач) и резервная емкость (RC)

Ампер-час (Ач) измеряет общую энергию, запасаемую аккумулятором. Резервная емкость (RC) измеряет, сколько минут батарея может выдерживать нагрузку в 25 А, прежде чем напряжение упадет ниже 10,5 В. Вы должны обеспечить достаточный резерв мощности для паразитного розыгрыша. Современные автомобили постоянно потребляют энергию для систем безопасности, модулей бесключевого доступа и настроек памяти во время выключенного двигателя. Например, автомобиль с постоянным паразитным потреблением тока в 50 миллиампер (0,05 А) будет потреблять 1,2 Ач в день, просто стоя на подъездной дороге. За двухнедельную стоянку в аэропорту это составит 16,8 Ач. Более высокие значения Ач обеспечивают больший буфер против этих постоянных расходов, гарантируя, что автомобиль все равно заведется после вашего возвращения.

Реалии усилителей холодного пуска (CCA)

Токи холодного запуска определяют способность аккумулятора запускать двигатель при отрицательных температурах. Соответствие требованиям OEM CCA остается критически важным для надежности в холодную погоду. Однако завышение характеристик CCA за счет Ah представляет собой ошибочную стратегию для автомобилей типа «старт-стоп». Чтобы добиться искусственно высоких значений CCA, некоторые производители используют более тонкие и многочисленные свинцовые пластины для увеличения площади поверхности. Эти тонкие пластины разрушаются гораздо быстрее в условиях глубокого цикла. Для систем «старт-стоп» требуются более толстые и прочные пластины, чтобы выдерживать постоянную езду на велосипеде, что делает Ah более важным показателем, чем чрезмерный CCA.

Определение размеров обновлений и понижений: риски внедрения

Изменение заводского размера батареи сопряжено со значительными техническими рисками. Хотя обновление мощности кажется полезным для вторичного рынка электроники, оно требует тщательных физических измерений и повторной калибровки программного обеспечения. Понижение емкости почти всегда приводит к сбою системы и зависанию драйверов.

Консультации по базовым показателям OEM

Всегда используйте инструменты поиска автомобилей и сначала проверяйте руководство пользователя. Прежде чем вносить какие-либо изменения, установите рекомендованный заводом-изготовителем размер группы. Базовые параметры OEM определяют минимально допустимые значения Ah и CCA. Он также определяет точную физическую площадь, которую инженеры транспортных средств спроектировали для аккумуляторного отсека. Никогда не угадывайте размер, основываясь только на визуальном осмотре.

Физические ограничения и модификации лотков

Для установки батареи большего размера требуется физическое пространство. Переход с L3 на L4 увеличивает длину корпуса на 37 мм. Необходимо точно измерить длину лотка. Проверьте наличие съемных проставочных блоков. Многие европейские автомобили оснащены регулируемыми поддонами с пластиковыми блоками, подходящими для разных размеров серии L. Удаление блока позволяет надежно установить батарею большего размера. Никогда не кладите батарею силой в лоток, который слишком мал. Возникающее давление приведет к растрескиванию пластикового корпуса, в результате чего высококоррозионная серная кислота попадет на направляющие рамы автомобиля и жгуты проводов.

Регистрация BMS и напряжение генератора переменного тока

Изменение емкости аккумулятора требует перепрограммирования компьютера автомобиля с помощью усовершенствованного диагностического сканера OBD2. Система управления батареями (BMS) контролирует срок службы батареи, внутреннее сопротивление и температуру. Он соответствующим образом регулирует зарядное напряжение генератора. Старая, изношенная батарея требует более высокого напряжения для подачи заряда на пластины. Если вы установите новую батарею без ее регистрации, BMS продолжит подавать высокое напряжение, перезаряжая новый блок и выпаривая внутренний электролит. Более того, если вы повышаете емкость Ач (например, переходите с 70 Ач до 80 Ач), BMS должна знать новую цель. Неспособность зарегистрировать батарею большей емкости приводит к хроническому недозаряду, что приводит к быстрой сульфатации и преждевременному выходу из строя.

Концептуальные компромиссы

Переход на батарею L5 обеспечивает огромный резерв емкости для лебедок вторичного рынка, аудиосистем высокой мощности или дополнительного освещения. Однако это обновление приводит к значительному снижению веса. Батарея L5 весит существенно больше, чем L3. Вы должны оценить, оправдывает ли увеличение электрической мощности дополнительный вес входной части и необходимость повторной калибровки BMS. Для большинства стандартных легковых автомобилей соблюдение размеров OEM обеспечивает наилучший баланс производительности и долговечности.

Оценка производителя аккумуляторов AGM для коммерческого поиска

Закупка аккумуляторов для коммерческих автопарков требует строгой оценки поставщиков. Вы должны выйти за рамки базовых маркетинговых заявлений и проанализировать лежащие в их основе производственные процессы. Контроль качества на заводском уровне определяет надежность на местах. В долгосрочной перспективе дешевый аккумулятор стоит дороже, если учесть время простоя автомобиля и эвакуаторы.

Масштабируемость и согласованность

Менеджеры автопарка должны оценивать поставщиков на основе операционной последовательности. Ищите сертификаты ISO/TS 16949. Этот стандарт управления качеством автомобильной промышленности обеспечивает строгое предотвращение дефектов. Автоматизированные сборочные линии гарантируют равномерное сжатие пластин и точную заливку электролита. Ручная сборка вводит неприемлемые переменные. Если заводской рабочий вручную вставит стеклянные маты, степень сжатия будет варьироваться от ячейки к ячейке. Такое несоответствие приводит к неравномерному износу и преждевременному выходу из строя всей партии аккумуляторов.

Качество внутреннего строительства

Оцените потенциального производителя аккумуляторов AGM , проанализировав его сырье. Первичный свинец значительно превосходит переработанный свинец, предлагая более низкое внутреннее сопротивление и более быстрый прием заряда. Изучить технологию литья сетки. Штампованные решетки обеспечивают превосходную коррозионную стойкость по сравнению с более старыми конструкциями решеток из просечно-вытяжного металла. Штампованные сетки имеют непрерывную, непрерывную рамку, которая эффективно направляет ток на клемму. Наконец, проверьте степень сжатия стекломата. Высокая степень сжатия предотвращает высыпание активного материала, что определяет фактический срок службы при интенсивном использовании «старт-стоп».

Гарантия и соответствие

Внимательно проанализируйте условия гарантии. Для коммерческих приложений часто действуют другие гарантийные сроки, чем для потребительских приложений, из-за большего количества циклов. Проверьте исторический уровень дефектов производителя. Обеспечьте строгое соответствие спецификациям OEM. Для использования в европейских автомобилях аккумулятор должен соответствовать стандартам VDA (Verband der Automobilindustrie). Соответствие гарантирует, что аккумулятор будет работать идентично оригинальному заводскому блоку, обеспечивая стабильность электрической архитектуры автомобиля.

Заключение

Выбор правильного размера батареи AGM остается сложным и технически сложным процессом. Физические ограничения лотков, точные расчеты нагрузки и строгие электрические требования OEM определяют окончательный выбор. Игнорирование этих параметров приводит к быстрому выходу из строя компонентов и нарушению работы автомобиля. Сначала сопоставьте размер L DIN/EN, чтобы гарантировать физическую установку, затем убедитесь, что номиналы Ah и CCA полностью соответствуют исходным характеристикам автомобиля.

Выполните следующие шаги, чтобы обеспечить успешную замену батареи:

1. Измерьте длину существующего корпуса аккумулятора от края до края, чтобы подтвердить текущий размер серии L.

2. Найдите номер детали OEM, номинал Ач и размер группы BCI/DIN, напечатанные непосредственно на этикетке текущего аккумулятора.

3. Перед покупкой замены проверьте требуемую ориентацию клемм автомобиля и тип прижимного зажима основания.

4. Используйте диагностический сканер OBD2, чтобы зарегистрировать новый аккумулятор в системе управления аккумулятором автомобиля сразу после установки.

Часто задаваемые вопросы

Вопрос: Могу ли я заменить батарею L3 AGM на батарею L4 AGM?

О: Да, при условии, что в аккумуляторном отсеке вашего автомобиля достаточно места. Вам необходимо измерить длину лотка, чтобы вместить корпус L4 диаметром 315 мм. Кроме того, обновление мощности требует строгого перепрограммирования BMS. Автомобильный компьютер должен зарегистрировать более высокий номинал Ач, чтобы правильно настроить профиль зарядки.

Вопрос: В чем разница между аккумулятором H6 и аккумулятором AGM70 L3?

Ответ: Физической или электрической разницы нет. H6 и L3 — это просто разные региональные соглашения об именах для батарей одного и того же размера. Оба обозначения относятся к корпусу длиной примерно 278 мм и емкостью около 70 Ач.

Вопрос: Обязательно ли использовать аккумулятор AGM для автомобиля с системой старт-стоп?

О: Да, это строгая техническая необходимость. Системы старт-стоп требуют возможности большого цикла для питания электроники при выключенном двигателе. Замена блока AGM на стандартную залитую свинцово-кислотную батарею приведет к быстрой внутренней деградации и преждевременному выходу из строя.

Вопрос: Как узнать, какой размер батареи AGM нужен моему автомобилю?

О: Начните с проверки руководства пользователя или использования инструмента поиска OEM. Вы также можете физически измерить длину батареи и прочитать код DIN/BCI, напечатанный непосредственно на этикетке существующей батареи, чтобы обеспечить точное совпадение.

Вопрос: Все ли производители аккумуляторов AGM одинаковы?

О: Нет. Производители существенно различаются по качеству внутренней конструкции. Различия в конструкции сетки, чистоте свинца и сжатии стеклянных пластин напрямую влияют на долговечность батареи, срок службы и общую производительность в сложных автомобильных условиях.
