Автомобильные аккумуляторы JIS, DIN и BCI: в чем разница?

Глобальный рынок послепродажного обслуживания автомобилей и цепочки поставок OEM полагаются на строгую стандартизацию для обеспечения электрической надежности и физической установки. Региональные стандарты создают сильно фрагментированную среду для разных марок автомобилей. Выбор или приобретение батареи неправильного стандарта приводит к серьезным сбоям в установке, неправильному расположению клемм, неадекватному усилителю холодного запуска (CCA) и потенциальным угрозам безопасности из-за несовместимых прижимных механизмов. Оценка точных структурных, электрических и тестовых различий между автомобильными аккумуляторами JIS, DIN и BCI важна для менеджеров автопарков, автомобильных технических специалистов и групп по закупкам, чтобы обеспечить соответствие OEM и эксплуатационную надежность. Мы разберем точные физические размеры, конфигурации терминалов и методологии оценки производительности, которые разделяют эти три доминирующие платформы. Вам необходимо точно знать, что подходит к лотку, крепится к шасси и питает стартер, не вызывая неисправности системы управления батареями.

Ключевые выводы

• Региональное соответствие диктует дизайн: BCI доминирует в североамериканских автомобилях, DIN (и EN) регулирует европейское машиностроение, а JIS является строгим стандартом для японского и азиатского автомобилестроения.

• Физическая установка не подлежит обсуждению: различия в расположении клемм (утопленные или выступающие), высоте корпуса и прижимных выступах основания означают, что эти стандарты редко являются безопасно взаимозаменяемыми без серьезных модификаций.

• Протоколы испытаний различаются: каждый стандарт использует различные базовые температуры, скорости зарядки, продолжительность разрядки и требования к наклону для расчета мощности и характеристик холодного запуска.

• Выбор поставщиков требует конкретики. Партнерство с квалифицированным производителем автомобильных аккумуляторов требует указания точного регионального стандарта, чтобы гарантировать правильную конструкцию внутренних пластин и использование форм внешнего корпуса.

Понимание базовой линии: почему существуют стандарты для батарей

Для правильной работы в любом транспортном средстве аккумулятор должен соответствовать трем непреложным критериям. Он должен идеально подходить к физическому лотку. Он должен надежно крепиться к шасси автомобиля, чтобы предотвратить повреждение от вибрации. Наконец, он должен обеспечивать точную электрическую нагрузку, необходимую для стартера и бортовой электроники автомобиля. Несоблюдение любого из этих критериев приводит к преждевременному выходу из строя батареи или серьезным электрическим неисправностям. Когда техник открывает капот, первым визуальным сигналом является прижимной механизм. Если они видят верхнюю скобку, они сразу понимают, что имеют дело со стандартом JIS или конкретным стандартом BCI. Если батарея закреплена в основании, они достают длинный удлинитель и гнездо диаметром 13 мм, чтобы освободить зажим основания DIN.

Региональные руководящие органы разработали отдельные рамки, основанные на конкретных предпочтениях автомобильной инженерии. Международный совет по батареям курирует стандарты в Северной Америке. Deutsches Institut für Normung диктует требования к Европе. Японские промышленные стандарты управляют рамками для Азии. Эти организации создали правила, соответствующие тому, как местные инженеры проектируют моторные отсеки и электрические системы.

Чтобы понять эти стандарты, вы должны оценивать аккумуляторы с трех основных точек зрения:

1. Физические размеры: сюда входит точная длина, ширина и высота пластикового корпуса.

2. Конфигурация клемм: клеммы могут располагаться сверху, монтироваться сбоку или оставаться утопленными в корпусе.

3. Методологии оценки производительности: в разных регионах приоритеты по току холодного пуска (CCA), резервной емкости (RC) или ампер-часам (Ач) отдаются по-разному в зависимости от местного климата и электрических требований автомобиля.

Резервная емкость измеряет, сколько минут батарея может выдавать ток 25 А при температуре 80 градусов по Фаренгейту, прежде чем напряжение упадет ниже 10,5 В. Этот показатель важен для всех, но стандарты BCI уделяют ему большое внимание для североамериканских автомобилей, оснащенных многочисленными аксессуарами для вторичного рынка. Внутренняя химия часто остается одинаковой в этих регионах. Стандартные затопленные свинцово-кислотные пластины или сепараторы из абсорбирующего стекломата (AGM) во всем мире работают одинаково. Однако внешняя архитектура строго регламентируется региональными стандартами. Вы не можете поместить неподходящую оболочку в жесткий лоток, независимо от того, какой химический состав находится внутри пластиковой коробки. Свинцовые пластины генерируют энергию, но внешняя пластиковая оболочка определяет, сможет ли эта энергия безопасно интегрироваться в автомобиль.

Автомобильный аккумулятор JIS (японский промышленный стандарт)

Инженеры проектируют автомобильный аккумулятор JIS в первую очередь для Toyota, Honda, Nissan, Subaru и других автомобилей азиатского производства. Эти автомобили часто имеют моторные отсеки, в которых приоритет отдается вертикальному пространству и доступу для обслуживания сверху вниз. Конструкция батареи напрямую отражает эту инженерную философию. Редко встретишь японский автомобиль, в котором аккумулятор крепится снизу.

Физические характеристики сразу бросаются в глаза при осмотре устройства JIS. Обычно они имеют более высокий профиль корпуса по сравнению с аналогами по стандартам DIN и BCI. Клеммы полностью выступают над верхней плоской поверхностью корпуса аккумулятора. Кроме того, у них обычно отсутствуют нижние прижимные выступы или монтажные клапаны. Вместо этого они полностью полагаются на крепления кронштейнов для верхнего крепления. Металлическая перекладина зажимает верхнюю часть аккумулятора и втягивает его в лоток с помощью двух J-образных крюков с резьбой, прикрепленных к шасси.

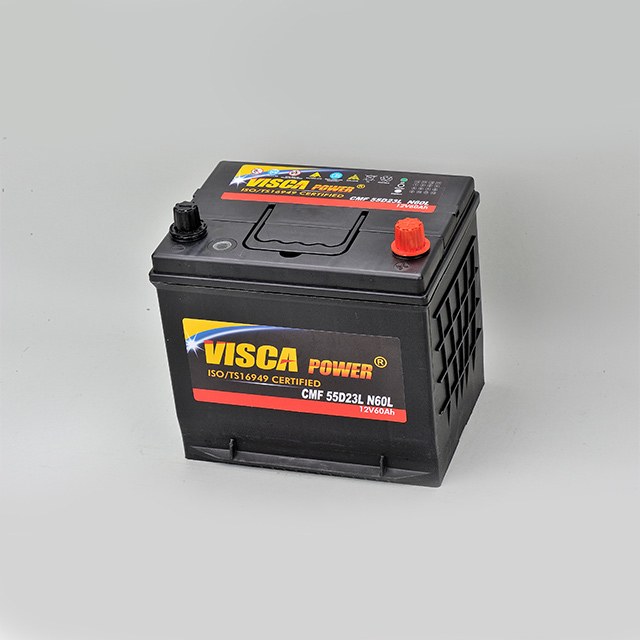

Расшифровка номенклатуры требует понимания конкретной формулы. возьмем В качестве эталонного примера аккумулятор 55Д23Л .

• Число 55 представляет собой рейтинг производительности. Это комбинированный индекс производительности, а не прямое измерение в ампер-часах или CCA.

• Буква D обозначает класс ширины и высоты. Класс «D» означает ширину 173 мм и высоту 202 мм.

• Цифра 23 показывает примерную длину кожуха в сантиметрах.

• Буква L обозначает расположение клемм, то есть положительная клемма находится с левой стороны, если смотреть на переднюю часть батареи.

Другие распространенные группы JIS занимают значительную часть рынка послепродажного обслуживания. Такие размеры, как 32C24R, 46B24R и 95E41R, демонстрируют широту стандарта. Каждый размер рассчитан на определенный объем двигателя и электрические нагрузки, распространенные в азиатских автомобильных конструкциях. Модель 46B24R является основным продуктом для компактных седанов, предлагая баланс легкой конструкции и достаточной крутящей способности. Модель 95E41R обеспечивает огромный резерв мощности, необходимый для коммерческих грузовых автомобилей, работающих в густонаселенных городских условиях.

Допуски при испытаниях агрегатов JIS сосредоточены на конкретных факторах окружающей среды. Протоколы JIS строго проверяют пределы потребления воды, чтобы обеспечить долговечность в жарком климате. Стандарты JIS часто требуют измерения удельного веса электролита, чтобы обеспечить оптимальную работу в условиях высокой влажности. Пластиковые материалы корпуса также разработаны таким образом, чтобы противостоять термическому разложению в моторных отсеках, которым не хватает мощной тепловой защиты, характерной для роскошных европейских автомобилей. Они также требуют высокой виброустойчивости. Азиатские автомобили часто устанавливают аккумуляторы в компактных, плотно расположенных моторных отсеках, где гармоники двигателя передаются непосредственно в аккумуляторный отсек. Внутренние свинцовые пластины должны выдерживать эти частоты, не выделяя активный материал.

Автомобильный аккумулятор DIN (Немецкий институт нормирования)

Этот стандарт распространяется исключительно на европейских OEM-производителей. Такие производители, как Volkswagen, BMW, Audi, Mercedes-Benz и Volvo, полагаются на стандарты автомобильных аккумуляторов DIN . В конструкции европейских автомобилей аккумуляторы часто размещаются в тесных и ограниченных местах, что требует очень специфической архитектуры корпуса. Вы часто найдете эти устройства спрятанными под обтекателями лобового стекла, под пассажирскими сиденьями или спрятанными в задних отделениях багажника для оптимизации распределения веса автомобиля.

Физические характеристики напрямую соответствуют жестким европейским инженерным допускам. Эти батареи имеют меньшую общую высоту. Это позволяет им помещаться в ограниченном моторном отсеке, не мешая закрытию капота. Клеммы всегда утоплены. Они располагаются заподлицо с верхним краем корпуса или под ним. Это предотвращает случайные замыкания на металлические капоты с низким зазором.

Им также требуется прижимной выступ нижнего основания. Вы часто увидите фланцы B13 или B14, влитые в нижний пластик. К этому фланцу крепится металлический клин, фиксирующий батарею у основания, а не сверху. Этот метод базового зажима обеспечивает исключительную безопасность при движении на высокой скорости и агрессивном прохождении поворотов, что соответствует динамике движения по европейским автобанам.

Поскольку европейские производители впервые внедрили технологию «старт-стоп», стандарт DIN развился и включил требования к впитывающим стеклянным матам (AGM). Современный аккумулятор DIN AGM имеет усиленные стенки корпуса, позволяющие выдерживать более высокое внутреннее давление, создаваемое технологией рекомбинантного газа. Вы не можете заменить батарею DIN AGM стандартной залитой батареей DIN, даже если физические размеры идеально совпадают. Система управления энергопотреблением автомобиля уничтожит залитую батарею в течение нескольких месяцев.

Расшифровка номенклатуры предполагает понимание перехода от системы DIN к системе EN. Устаревшая 5-значная система DIN обеспечивала базовую категоризацию старых автомобилей. В конечном итоге отрасль перешла на 9-значную кодовую систему ETN (европейский типовой номер). Эти новые нормы четко определяют напряжение, номинальную мощность и характеристики холодного запуска.

• Первая цифра указывает напряжение (обычно 5 для аккумуляторов 12 В емкостью менее 100 Ач и 6 для аккумуляторов 12 В емкостью более 100 Ач).

• Вторая и третья цифры обозначают точную емкость в ампер-часах (Ач).

• Последние три цифры определяют точный рейтинг CCA, основанный на стандартах тестирования EN.

Это гарантирует соблюдение точных параметров замены OEM без каких-либо догадок со стороны технического специалиста.

Автомобильный аккумулятор BCI (Международный совет по батареям)

Международный совет по батареям диктует стандарты для североамериканских OEM-производителей. Ford, General Motors и Stellantis используют эту концепцию во всех своих модельных рядах автомобилей. Тяжелое коммерческое оборудование и сельскохозяйственная техника также в значительной степени зависят от стандарта автомобильных аккумуляторов BCI . Исторически североамериканские автомобили имели большие моторные отсеки, что позволяло использовать аккумуляторы самых разных форм и размеров.

Физические характеристики широко варьируются в рамках BCI. Размеры корпуса классифицируются по конкретным номерам «Размера группы», а не по буквенно-цифровым кодам. Они имеют сочетание конфигураций терминалов с верхней и боковой стойкой. Боковые стойки по-прежнему широко распространены в старых автомобилях GM. Такая конструкция предотвращает коррозию верхних клемм и экономит вертикальное пространство. В устройствах BCI используется сочетание нижних и верхних прижимных механизмов, полностью зависящих от размера конкретной группы и платформы транспортного средства.

Расшифровка номенклатуры проста, но требует запоминания размеров группы. Рассмотрим батарею BCI Group 31 . Обозначение «Группа 31» определяет точные максимальные размеры. Его длина составляет примерно 13 дюймов, ширина 6,8 дюйма и высота 9,44 дюйма. Он также определяет типы клемм, часто используя резьбовые шпильки вместо гладких выводных штифтов. Этот конкретный размер широко используется в коммерческих грузовых автомобилях, морской технике и тяжелом сельскохозяйственном оборудовании, где обязательна высокая резервная мощность. Механики автопарка полагаются на этот стандарт для полуприцепов класса 8, где три или четыре батареи группы 31 подключены параллельно, чтобы обеспечить мощный пусковой ток, необходимый для запуска 15-литрового дизельного двигателя при минусовых температурах. Резьбовые шпильки на этих коммерческих устройствах BCI позволяют надежно закрепить толстые кольцевые клеммы, сводя к минимуму падение напряжения на аккумуляторной батарее.

Другие распространенные размеры включают группы 24, 27, 34 и 35. К этим номерам часто можно увидеть обозначение «R», например 35R. Эта буква просто меняет схему полярности клемм, меняя местами положительное и отрицательное положения штырей для соответствия различным путям прокладки кабеля. Установка стандартной группы 35 в автомобиль, предназначенный для 35R, означает, что заводские кабели аккумулятора физически не дойдут до клемм.

Автомобильный аккумулятор JIS, DIN и BCI: прямое техническое сравнение

Отклонения в размерах и монтаже определяют успех установки в цеху. Сравните требования JIS к верхнему кронштейну с требованиями DIN к базовому зажиму. Вы не можете безопасно закрепить батарею с базовым зажимом в лотке верхнего кронштейна. При резком торможении аккумулятор соскользнет, ​​что приведет к разрыву клеммных кабелей. Проанализируйте влияние высоты терминала на безопасность. Клеммы BCI и JIS выступают вверх. Клеммы DIN остаются утопленными. Установка выступающей клеммы под низким европейским капотом может привести к серьезному короткому замыканию электропроводки и потенциальному возгоранию автомобиля.

Тестирование производительности и различия в рейтингах усложняют перекрестные ссылки между регионами. Усилители холодного пуска проверяются по-разному в зависимости от стандартов.

• BCI тестирует скорость разряда при температуре 0°F (-18°C) в течение 30 секунд, требуя, чтобы напряжение оставалось выше 7,2 В.

• Европейский стандарт EN тестирует при температуре -18°C в течение 10 секунд до напряжения 7,5 В, делает паузу в течение 10 секунд, а затем разряжает дальше при 60 % от первоначального тока, пока напряжение не упадет до 6,0 В.

• JIS использует совершенно другую систему индексации производительности, которая учитывает как мощность, так и возможность холодного запуска в одном ранговом номере.

BCI использует простые рейтинги CCA. DIN и EN уделяют большое внимание емкости в ампер-часах для поддержки сложной европейской электроники. Сертификация лабораторий существенно различается. Требуемые скорости и продолжительность зарядки различаются во время тестирования для каждого стандарта. Батарея, прошедшая сертификацию JIS, может не пройти сертификацию DIN просто из-за особых кривых разряда, требуемых лабораторным оборудованием.

Экологическая и стрессоустойчивость также различаются в зависимости от региональных ожиданий. Требования к наклону для испытаний различаются. Аккумуляторы DIN часто подвергаются более строгим испытаниям на наклон, поскольку они часто устанавливаются внутри пассажирского салона или багажника, где утечки кислоты представляют прямую опасность для пассажиров. Приемлемые пределы таких показателей, как потребление воды и удержание электролита при экстремальных эксплуатационных нагрузках, различаются в зависимости от региона.

Структура оценки: выбор и поиск правильного стандарта

Критерии соответствия OEM и успешности установки имеют огромное значение для обслуживания современных автомобилей. Соответствие заводскому стандарту является обязательным. В современных автомобилях используются сложные системы управления батареями (BMS). Эти системы программируют генератор переменного тока на зарядку на основе точных базовых значений сопротивления и емкости заводского стандарта батареи. Установка неправильного стандарта сбивает с толку BMS, что приводит к недозаряду, перезарядке или преждевременному выходу из строя генератора. Компьютер автомобиля ожидает определенную кривую разряда. Если вы установите батарею BCI в автомобиль, запрограммированный для блока DIN, профиль зарядки не будет соответствовать внутренней химической реакции батареи.

Поиск поставщиков требует тщательной проверки вашей цепочки поставок. Партнерство с надежным производителем автомобильных аккумуляторов требует тщательного изучения. Ищите строгие сертификаты ISO. Проверьте их способность изготавливать точные формы JIS, DIN и BCI без деформации размеров. Контроль качества при литье свинцово-кислотных решеток или производстве пластин AGM не подлежит обсуждению. Соображения масштабируемости важны для менеджеров автопарков. Стандартизация запасов для технического обслуживания в смешанных региональных автопарках требует поставщика, который сможет надежно обеспечить соблюдение всех трех стандартов без перекрестного загрязнения форм для обсадных труб.

Группы по закупкам должны установить строгие правила перекрестных ссылок для своих объектов технического обслуживания. Если полагаться на общие размеры, а не на точные региональные стандарты, это приводит к расточительству запасов. Если менеджер по закупкам покупает поддон с батареями BCI Group 48, думая, что они поместятся в парк европейских транзитных фургонов, механики быстро обнаружат, что фланцы основания не совпадают с заводскими поддонами. Это вынуждает автопарк либо модифицировать поддоны, что лишает гарантии на транспортное средство, либо возвращать весь поддон.

Риски реализации представляют реальную физическую опасность на местах. Опасность модернизации очень серьезна. Попытка установить батарею JIS в лоток DIN — распространенная ошибка. Следствием этого является невозможность закрепить базовый фланец. Это приводит к серьезному повреждению из-за вибрации, преждевременному отслоению пластин или образованию дуги на клеммах капота. Для смягчения последствий необходимо строгое соблюдение размеров групп OEM. Полностью избегайте адаптеров терминалов вторичного рынка. Они вызывают падение напряжения, увеличивают электрическое сопротивление и создают точки отказа.

Заключение

Хотя аккумуляторы JIS, DIN и BCI могут иметь одинаковую базовую линию 12 В и схожий внутренний свинцово-кислотный или AGM-химический состав, они остаются отдельными компонентами. Их внешняя архитектура, расположение терминалов, механизмы фиксации и стандарты тестирования делают их строго невзаимозаменяемыми. Установка несоответствующего стандарта в транспортное средство ставит под угрозу безопасность, электрическую стабильность и физическую безопасность. Принятие решений о закупках основывается исключительно на регионе происхождения автомобиля и конструкции аккумуляторного отсека OEM. Используйте BCI для автопарков Северной Америки. Положитесь на DIN в европейском проектировании. Выберите JIS для импорта из Азии. Следование этой логике предотвращает дорогостоящую электрическую диагностику и физические повреждения в будущем.

• Немедленно проведите аудит вашего текущего автопарка или требований к инвентарю, чтобы выявить несоответствие стандартам.

• Прежде чем заказывать замену, сверьтесь с руководствами OEM-производителей, чтобы узнать точные размеры групп.

• Осмотрите физические лотки для батарей и убедитесь, что в них используются верхние кронштейны или нижние выступы.

• Обратитесь к сертифицированному производителю, способному предоставить документацию, соответствующую стандартам, для всех региональных форм.

Часто задаваемые вопросы

Вопрос: Могу ли я заменить батарею JIS на батарею DIN?

О: Нет, они редко взаимозаменяемы. Физические барьеры препятствуют безопасной установке. Для батарей DIN требуются опорные планки основания, а для лотков JIS используются верхние кронштейны. Кроме того, разница в высоте клемм может вызвать проблемы с зазором в капоте или досягаемостью кабелей.

Вопрос: Что означают буквы «L» или «R» в кодах аккумуляторов JIS и BCI?

A: Буквы «L» или «R» обозначают расположение клемм. Он указывает, находится ли положительная клемма слева или справа, если смотреть на переднюю часть аккумулятора. Если вы сделаете это неправильно, кабели аккумуляторной батареи вашего автомобиля не дойдут до нужных клемм.

Вопрос: Является ли батарея BCI группы 31 такой же, как батарея стандарта DIN?

Ответ: Нет. Группа 31 — это особый коммерческий размер Северной Америки, который широко используется в грузовых перевозках и сельском хозяйстве. DIN – это широкий европейский стандарт. Хотя DIN имеет эквивалентные размеры для тяжелых условий эксплуатации, физические размеры и прижимные выступы значительно отличаются от группы 31.

Вопрос: Чем отличаются стандарты аккумуляторов DIN и EN?

О: EN, или Европейская норма, является более широким стандартом, который в значительной степени вобрал в себя и обновил старые немецкие протоколы DIN. Система EN/ETN использует 9-значный код для более точного определения напряжения, мощности и производительности по сравнению с устаревшей 5-значной системой DIN.

Вопрос: Почему батареи DIN имеют утопленные клеммы?

О: Утопленные клеммы являются важным элементом безопасности. Они располагаются заподлицо с верхним краем корпуса аккумулятора или под ним. Такая конструкция предотвращает случайное замыкание на металлические капоты в компактных европейских моторных отсеках с очень малыми зазорами.

Вопрос: Как узнать, какой стандарт батареи нужен моей машине?

О: Сначала проверьте руководство пользователя OEM. Проверьте этикетку существующей батареи на предмет конкретных кодов, таких как класс производительности JIS или размер группы BCI. Наконец, проверьте физическую конструкцию батарейного отсека и прижимного зажима, чтобы определить требуемый тип корпуса.
